本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測 要求》要求。 本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、 容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
構造特點

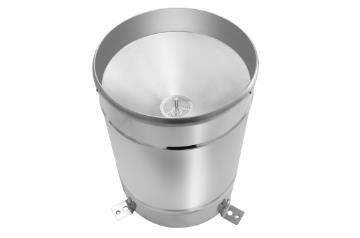

本儀器由外殼、過濾器、集雨器、漏斗、翻斗、接線端子、腿部支架、 干簧管、控制盒、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干 簧管支架和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結 構，翻斗通過翻斗軸安裝在軸軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。
本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻 水性能更好且易清洗維護。
本儀器的翻斗上裝有磁鐵，干簧管支架上裝有干簧管，儀器出廠時磁鐵與干簧管均已 調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。
主要技術指標
| 雨量計筒直徑 | Φ200mm | |
| 分辨率 | 0.2mm/0.5mm（可選） | |
| 刃口銳角 | 40°～45° | |
| 輸出方式 |
485型、 4~20mA/0~2V/0~5V/0~10V、 脈沖型 |
|
| 工作溫度 | 0～55℃ | |
| 工作濕度 | <95%(40℃) | |
| 儲存溫度 | -40～125°C | |
| 儲存濕度 | ＜80%（無凝結） | |
| 測量誤差 | ≤±3% | |
| 雨強范圍 |
0mm～4mm/min 允許通過最大雨強8mm/min |
|
| 485型、模擬量型、485型（10要素） | 供電范圍 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 脈沖型 | 承受電壓 | ≤100V |
| 承受電流 | ≤0.5A | |
